1. 此类液力偶合器为复合泄液式。

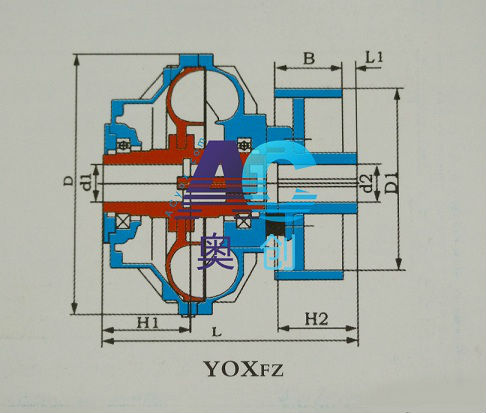

2. 图中轴孔内紧定螺栓为选配件。
3. 制动轮尺寸可另行商议。
4. 请特别注意：由于各厂家有自己的企业标准，液力偶合器型号的表示不尽相同，但型式结构大同小异，如用户需要特殊型号尺寸、对过载系数有特殊要求的，可在订购时注明。
5. 最大尺寸1320。
| 型号Type No. | Lmin | D | 输入端Input side | 输出端Output side | 制动轮Brake pulley | 充油量Oil filling(L) | 重量(不包括油)Weight w/o oil(kg) | 最高 转速Max. speed(r/min) | 过载系数 Overload ratio
| ||||
| d1max | H1max | d2max | H2max | D1 | B | max. | min. | ||||||
| YOXFZ360 | 445 | Φ432 | Φ60 | 140 | Φ60 | 140 | Φ315 | 150 | 7.1 | 3.55 | 49 | 1500 | 0.8~2.0 |
| YOXFZ400 | 470 | Φ480 | Φ70 | 140 | Φ70 | 140 | Φ315 | 150 | 9.3 | 4.65 | 65 | 1500 | 0.8~2.0 |
| YOXFZ450 | 500 | Φ520 | Φ75 | 140 | Φ70 | 140 | Φ315 | 150 | 13 | 6.5 | 70 | 1500 | 0.8~2.0 |
| YOXFZ500 | 580 | Φ580 | Φ90 | 170 | Φ90 | 170 | Φ400 | 190 | 19.2 | 9.6 | 105 | 1500 | 0.8~2.0 |
| YOXFZ560 | 650 | Φ635 | Φ100 | 210 | Φ110 | 210 | Φ400 | 190 | 27 | 13.5 | 140 | 1500 | 0.8~2.0 |
| YOXFZ600 | 670 | Φ686 | Φ110 | 210 | Φ120 | 210 | Φ500 | 210 | 36 | 18 | 200 | 1500 | 0.8~2.0 |
| YOXFZ650 | 680 | Φ758 | Φ125 | 210 | Φ130 | 210 | Φ500 | 210 | 46 | 23 | 239 | 1500 | 0.8~2.0 |
| YOXFZ750 | 830 | Φ840 | Φ140 | 250 | Φ150 | 250 | Φ630 | 265 | 68 | 34 | 332 | 1500 | 0.8~2.0 |
注意：由于各厂家有自己的企业标准，液力偶合器型号的表示不尽相同，比如YOXIIZ560，也可写作YOXIIZA560，但型式结构大同小异，规格参数由于篇幅限制并未全部展示，如用户需要特殊型号尺寸、对过载系数有特殊要求的，可在订购咨询时注明。
